DSHCT-85S capteur de courant
Linéarité de la tension de sortie nominale ：± 1%
Temps de réponse：<10 μ sec
Il est sûr et sécurisé en fixant la partie fendue avec des vis pour éviter de tomber. Avec des caractéristiques de linéarité supérieure, de réponse rapide et de haute précision, les capteurs à effet Hall de type split DER EE conviennent désormais aux systèmes UPS, aux systèmes d'asservissement AC et DC, au contrôleur de vitesse des moteurs, aux onduleurs à usage général et spécial et à d'autres systèmes de contrôle automatique.
- Offset (Residual) Voltage：±0.05V
- Linearity of Rated Output Voltage：± 1%
- Power Supply：±15V
- Consumption Current：20mA
- Response Time：<10 μ sec
- Thermal Drift of Output：TYP. ±0.08% / ℃, Max. ±0.1% / ℃
- Hysteresis Error：±0.035V
- Insulation Resistance：Over 500MΩ/500V between aperture and terminals
- Applied Voltage Test：2000V, 50 / 60Hz between aperture and terminals
Part# / specs：
|
Part# |
Rated Input Current (Ampere Turn) |
Liner Range |
Rated Output Voltage |
|
DSHCT-85S 0100 |
100A |
0~ ± 200 |
4V |
|
DSHCT-85S 0200 |
200A |
0~ ± 400 |
4V |
|
DSHCT-85S 0400 |
400A |
0~ ± 600 |
4V |
|
DSHCT-85S 0600 |
600A |
0~ ± 900 |
4V |
|
DSHCT-85S 0800 |
800A |
0~ ± 1200 |
4V |
|
DSHCT-85S 1000 |
1000A |
0~ ± 1500 |
4V |
|
DSHCT-85S 1200 |
1200A |
0~ ± 1800 |
4V |
|
DSHCT-85S 1400 |
1400A |
0~ ± 2100 |
4V |
|
DSHCT-85S 1600 |
1600A |
0~ ± 2400 |
4V |
|
DSHCT-85S 1800 |
1800A |
0~ ± 2700 |
4V |
|
DSHCT-85S 2000 |
2000A |
0~ ± 3000 |
4V |

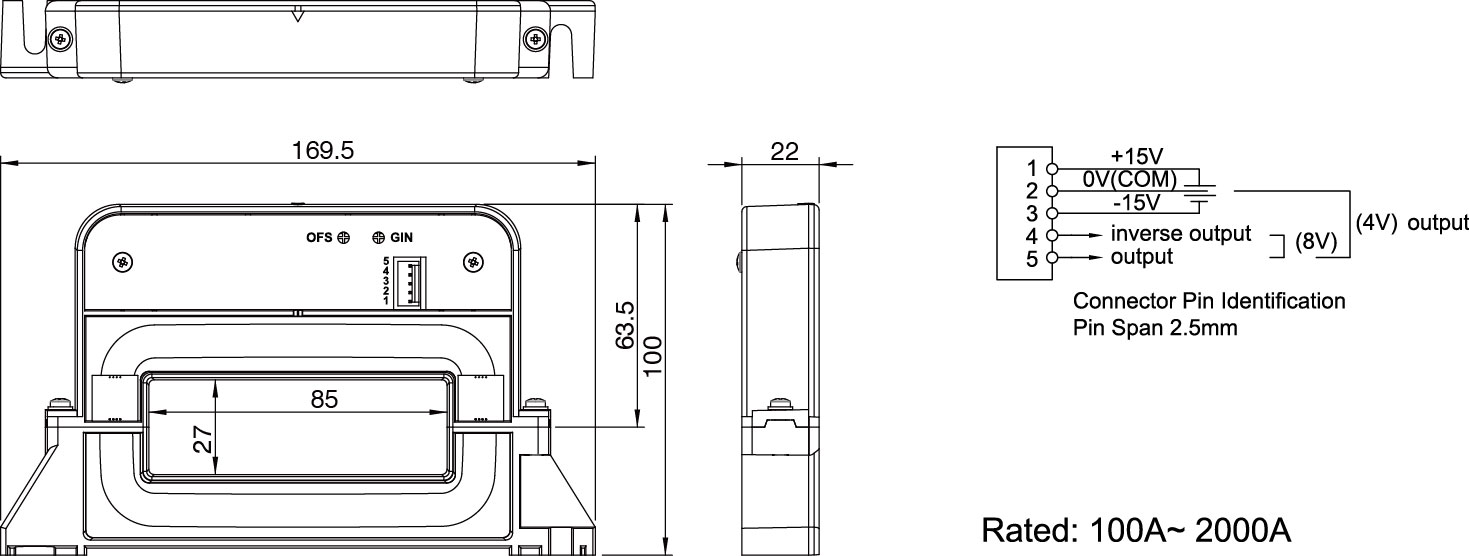

Dimension / Weight：
- 170(L) x 100(W) x 22 (H)mm
- Approx. 500g
- Aperture size: 85 x 27mm
TEMP./Humidity：
- Operation：-10°C~ 80°C/ <80% R.H.(no condensation)
- Storage：-15°C~ 85°C/ <70%R.H.(no condensation)
- Open-loop design: it’s easy to install and conducive to the non-power operation.
- To fix the splitted part with screws , so it is safe and secure to prevent falling off.
- Superior linearity
- Application to both AC and DC measurement
- Quick response
- Providing absolute electrical isolation
Applications：
- UPS systems
- AC and DC servo systems
- Speed controller of motors
- NC tooling machines
- Inverter-controlled welding machines
- Controller of lifts
- Controller of electrical vehicles
- Process control devices
- General and special purpose inverters
- Other automatic control systems
